2- Montage du PC "NET PC V2"

Bien qu'habitué à bidouiller la micro, j'ai trouvé un peu dommage que LDLC n'accompagne pas ce PC d'une notice, même succincte. Alors voici une petite aide pour ceux que ça intéresse :

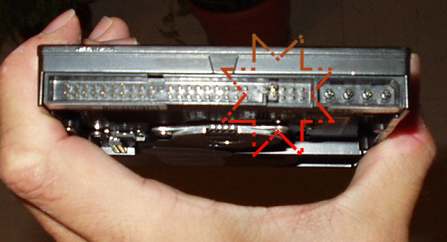

1- Avant tout, vérifier si le lecteur DVD et le disque dur sont bien configurés physiquement =>il faut que le picot du disque dur soit sur "MA" (maître) :

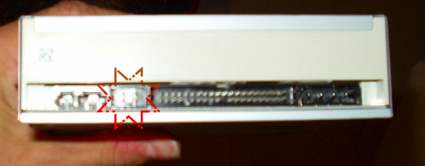

2- ...et le picot du lecteur DVD en position "SLA" (esclave) :

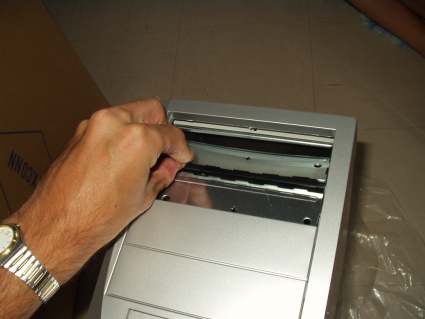

3- Occupons-nous ensuite du boîtier de l'Unité Centrale. Enlever d'abord les 2 couvercles latéraux métalliques puis les caches en plastique, par l'avant :
4- Enlever les caches métalliques qui sont derrière (faites tous les caches une fois pour toute) :
5- Faites pareil avec les emplacements pour lecteur de disquette :
6- Enfin positionnez le lecteur de disquette :

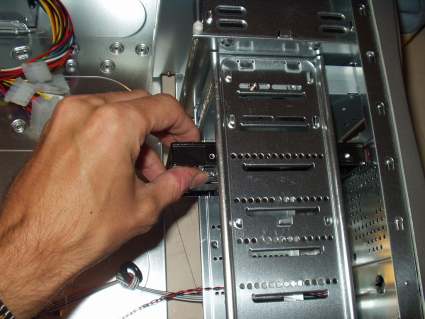

7- ...et vissez le sur sont rail, de chaque côté :

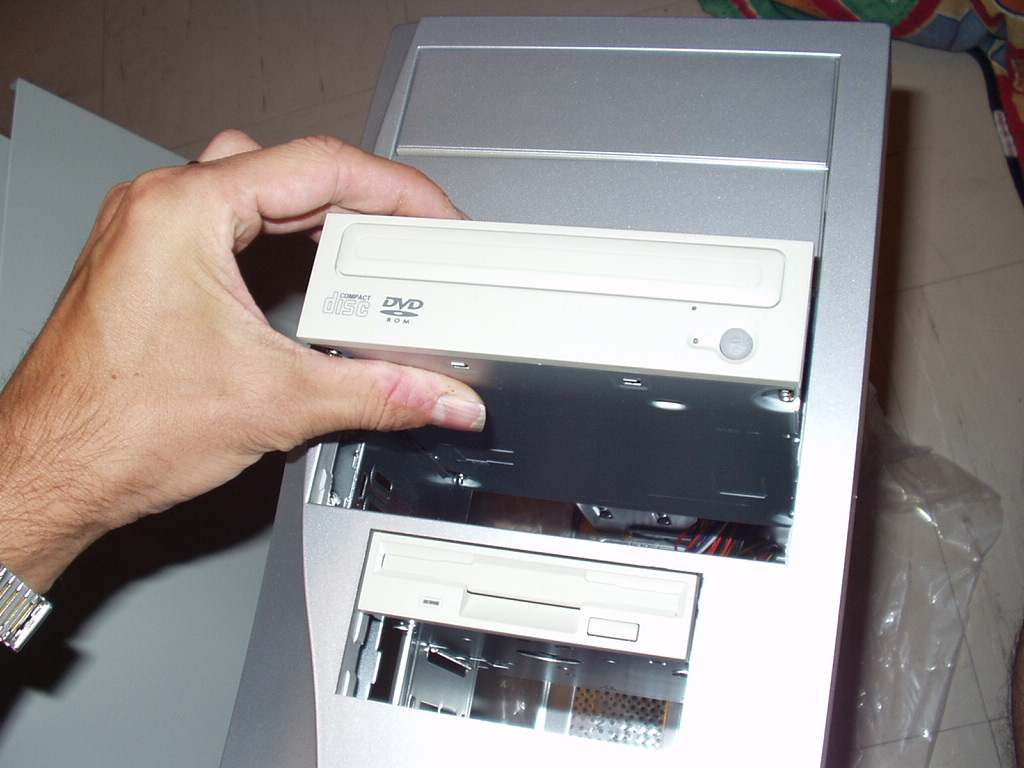

8- faites pareil pour le lecteur DVD (au 2eme étage maxi car la nappe IDE est un peu courte). Un capot enjoliveur pour lecteur DVD est fourni mais pas fiable j'ai fini par l'enlever :

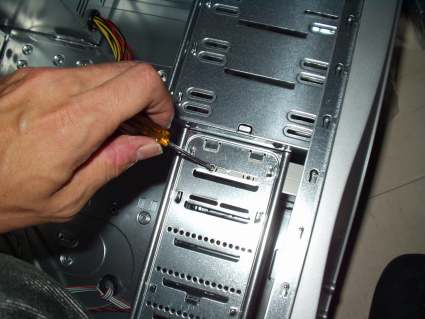

9- Positionnez le Disque Dur dans le rack inférieur, puis vissez-le :
10- Raccordez le DD et le lecteur DVD avec la nappe IDE :

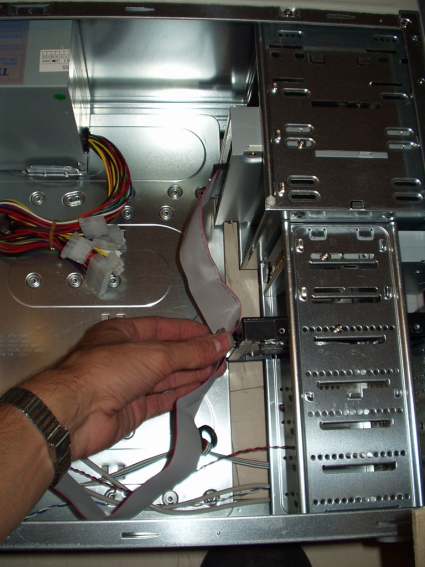

11- Branchez la nappe du lecteur de disquette :

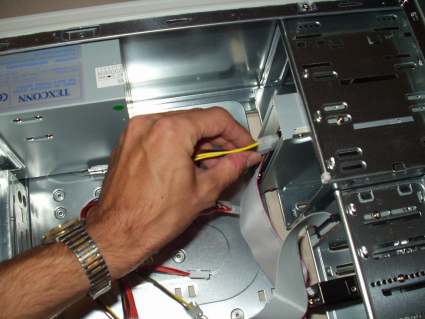

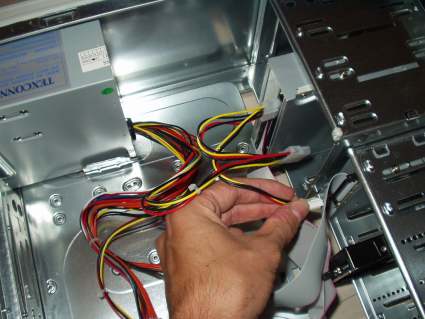

12- Branchez les broches d'alimentation électrique au lecteur DVD :

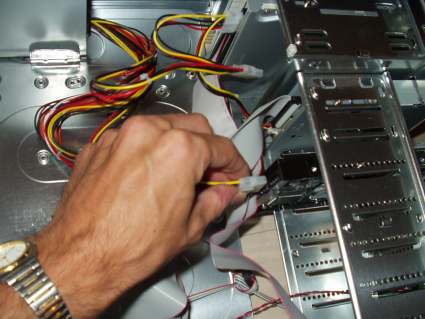

13- ...puis au lecteur de disquette (mini-broche) :
14- ...puis au Disque Dur :

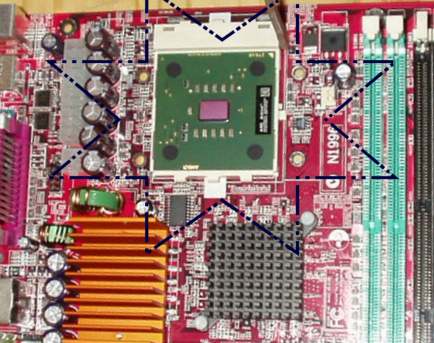

15- Maintenant, occupons nous du plus délicat : le positionnement du processeur et de son radiateur. Faites cela sur un plan de travail dégagé. Ne mettez pas de pull, déchargez l'electricité statique que vous portez, sortez les enfants, le chien, etc. Posez la carte mère sur le plan et suivez les indications de la p2-4 de la doc "KM2M Combo Series" (bien sûr vous savez l'anglais) : levez le levier, posez les processeur avec la petite flèche dorée pour repère (ça doit se positionner sans forcer), puis baissez le levier :

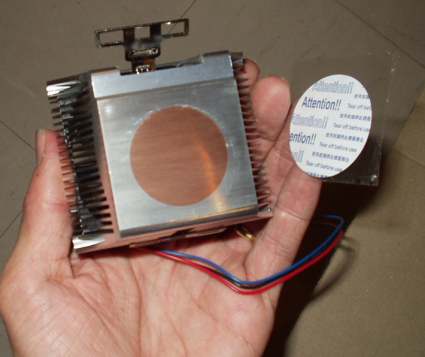

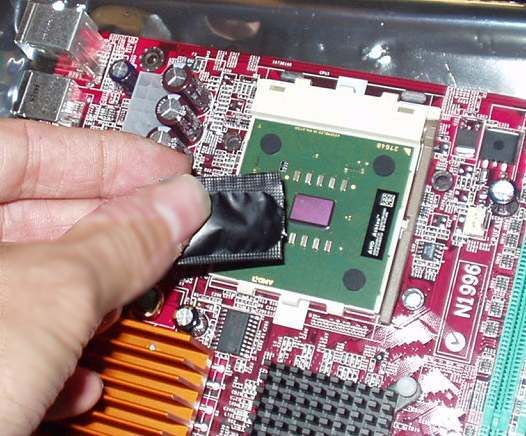

16- Comme un processeur, ça chauffe beaucoup, on lui met un radiateur pour dégager la chaleur. Prendre le radiateur et enlever la protection adhésive :
17- Appliquer la pâte thermique sur la surface de contact du processeur (pas trop car il ne faut pas que ça déborde sur les composants d'à côté, mais il ne faut laisser aucun espace entre le processeur et le ventilateur) :

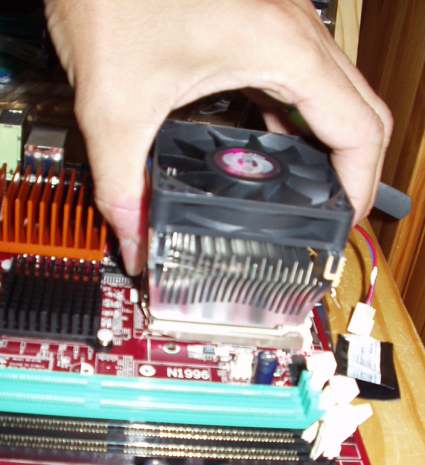

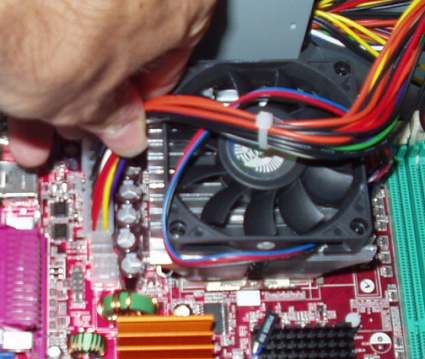

18- Posez le radiateur sur le processeur (respecter le sens), puis bloquez-le à l'aide de son ressort. Connectez aussi la broche d'alimentation du ventilo de radiateur sur la CM :

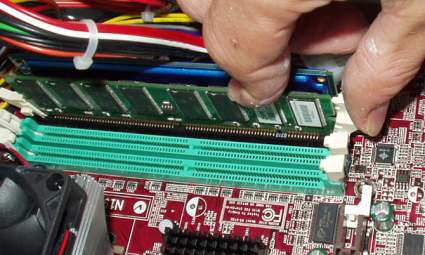

19- Profitez-en pour fixer votre barrette de mémoire vive (RAM). Attention, ici je mets une barrette SDRAM que j'avais en rabiot. La barrette DDRAM fournie par LDLC va sur l'autre série de slot. Ne pas mélanger les 2 type de mémoire (voir p2-6/8):

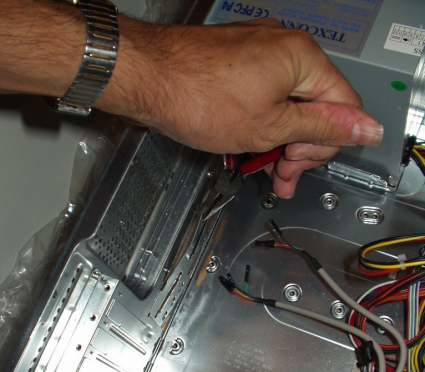

20- Enlevez la grille arrière du boîtier (elle n'est pas adaptée à notre CM) :

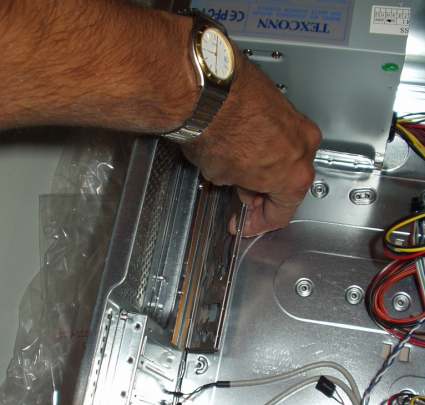

21- Positionnez la bonne grille, fournie par LDLC :

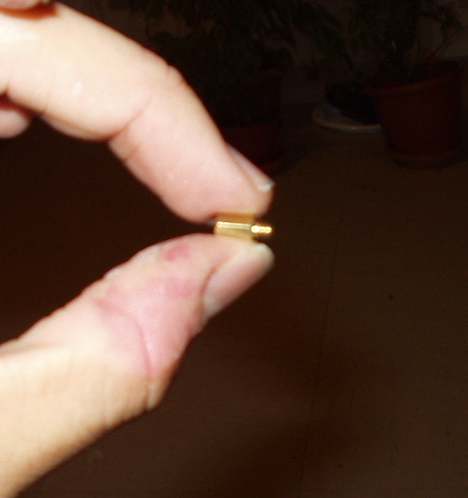

22- Prendre les vis à écrou (les longues et dorée) :
23- ...et vissez les dans le boîtier, sur les repères "C" correspondant au format ATX de votre CM :

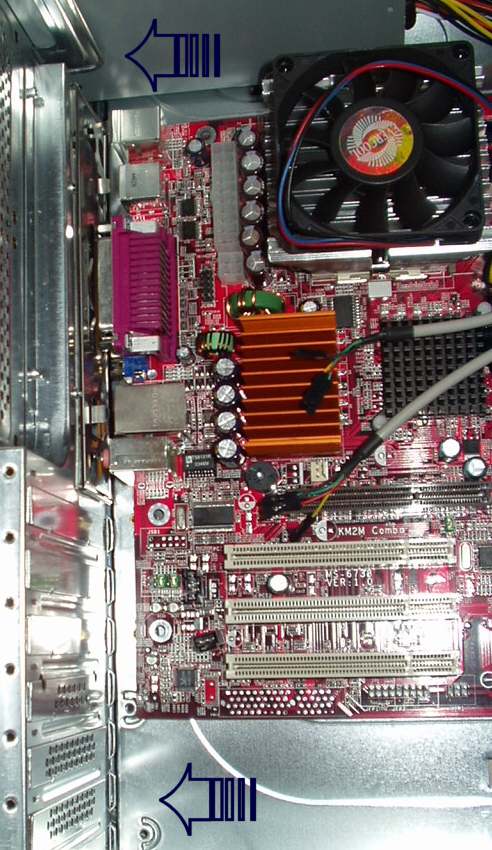

24- Entrez votre CM dans le boîtier, positionnez-la au mieux. Les vis de fixation doivent retrouver exactement les vis-écrous positionnées précédemment. Le but est de fixer la CM sans que le circuit imprimé ne touche le boîtier métallique (sinon court-circuit) :
25- Branchez l'arrivée électrique sur la CM, d'abord la grosse broche... :
26- ...puis la plus petite :

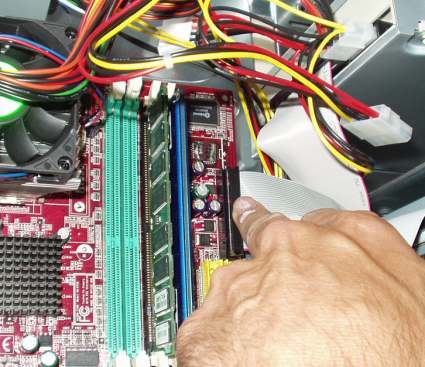

27- Branchez la nappe du lecteur de disquette sur le connecteur FDD1 :

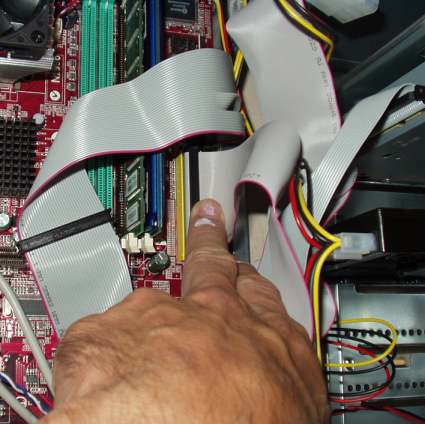

28- ...puis la nappe IDE des DD et lecteur DVD sur le connecteur IDE1 :

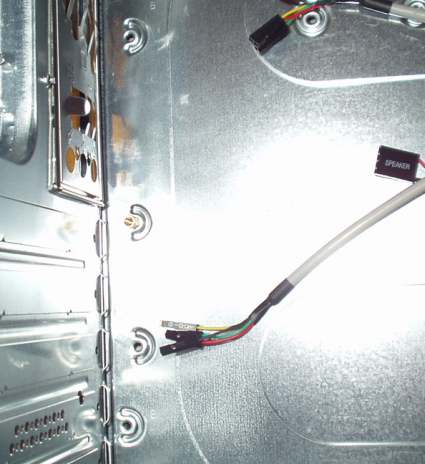

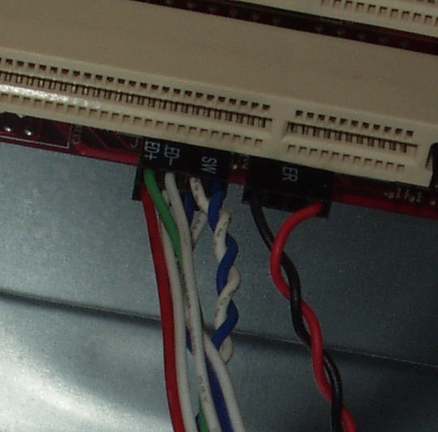

29- Une série de câbles est à brancher sur la CM, concernant le haut-parleur, les boutons d'allumage, de réinitialisation, les voyants... Le repérage est bien fait mais consultez la notice p2-18 pour être sûr :

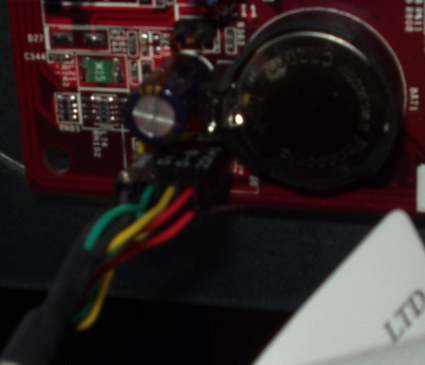

30- Les deux ports USB de façade sont à brancher à cet endroit. Pas de problème en consultant la doc p2-20 :

2- Configuration logicielle

Si vous installez le système Windows (non livré) voici quelques conseils :

• Utilisez bien le CD ("Drivers & Utilities") contenant les drivers et autres outils de la Carte Mère car WinXP n'a pas su reconnaître seul les composants audio. Vous pourrez installer aussi l'outil de contrôle de la température ("PC Alert 4").
• Attention en installant le pilote du clavier : un outil de vérification automatique des mails (MailChecker) s'installe aussi et fait biper le PC toutes les 10mn s'il n'est pas configuré correctement . Je l'ai inhibé facilement (clic-droit puis "désactiver").
• L'alarme de température de la CM se déclenche dès 50°. Il est possible de la remonter via la configuration de setup (touche "Suppr" au démarrage). Mais il vaut mieux assurer une bonne aération de l'UC afin d'allonger sa durée de vie (j'ai ajouté un ventilateur de boîtier, voir plus loin).
• J'ai été amené à configurer le BIOS afin de pouvoir faire fonctionner mon scanner (un vieux Plustek OpticPro 4830P). Voici la procédure suivie à cette occasion :
  • touche "Suppr" au démarrage,
  • Options "Integrated Peripherals","Super IO device","Parallel port mode",
  • Choix du mode "SPP" (j'avais "ECP"),
  • Touche "F10" et "Y" pour valider la modification.

3- En cas de problème

• Vous pouvez appeler la hot-line LDLC (payante) ou envoyer un courriel,
• La Webcam ne fonctionnant pas, j'ai utilisé la procédure de retour qui consiste :
  • à envoyer un courriel précisant les références de la commande et du matériel en panne,
  • imprimer le document PDF joint au courriel de retour,
  • coller le PDF sur le colis contenant le matériel,
  • renvoyer le colis, par la poste (LDLC propose ensuite un avoir correspondant au coût du renvoi).
  • Une nouvelle webcam est revenue, 1 mois plus tard (un mouvement de grève à La Poste a peut-être ralenti le mouvement).

4- Conclusion

• Ce que j' apprécie :
  • L'ensemble Carte mère+Processeur AMD-XP2000 est vraiment complet et performant, suffisant pour ma vidéo et les jeux du fiston (En cas de besoin, il y a un port AGP prévu pour les cartes graphiques 3D),
  • Disque Dur Maxtor et lecteur DVD Samsung, c'est bien,
  • Le boîtier est grand et pratique, avec la présence de 2 ports USB en façade,
  • Le reste des périphériques se compose du premier prix LDLC, correct quand même (Haut-parleurs, clavier multimédia, souris optique, webcam),
  • Le bon répondant du site à mon problème de webcam.

• On peut regretter quand même :

• le bruit sensible du PC à cause du ventilateur du radiateur de processeur,
  • J'ai fini par enlever celui d'origine pour le remplacer par un cilencieux,
  • J'en ai profité pour poser un ventilateur de boîtier, car ça chauffait pas mal (Il est vrai que j'ai ajouté un 2eme disque dur),
  • Tout ça m'a coûté 15€ supplémentaires, sans rancune.
• la nappe IDE un peu courte qui oblige à descendre le lecteur DVD,
• le câble de la souris optique trop court (j'ai remis une souris classique et utilise la souris optique au boulot : c'est pas mal),
• La couleur gris-argent de la face avant est de trop, les lecteurs de disquette et de DVD étant beiges,
• la webcam défectueuse (remplacée finalement).

• Si vous avez besoin d'un PC complet, performant et pas cher, ça vaut le coup !
• Mais si vous avez déjà un PC pas trop ancien, vous pouvez essayer de lui donner un coup de jeune en changeant juste la Carte Mère, le processeur et quelques autres éléments. Attention si vous voulez garder votre boîtier : l'alimentation est-elle assez puissante (350W mini) ?
• LDLC propose de monter votre machine, n'hésitez pas si vous ne l'avez jamais fait et si vous n'avez personne pour vous aider.
• LDLC fait évoluer ce type de machine très souvent, cette note sera donc vite obsolète dans le détail...

  Voilà, j'espère que ça vous aura aidé. Toute remarque sera la bienvenue. Je décline toute responsabilité en cas de problème sur le type de PC décrit dans cette page - (c) Billlottet - v1.3 09/2004 à 11/2004
